패킷 캡처와 분석 Wireshark 활용 - 코딩과 함께 배우는 네트워크 10일차

Packet Capture and Analysis Using Wireshark - Learning Network with Coding Day 10

• 네트워크 문제 해결
  "왜 인터넷이 느리지?", "특정 서비스에 접속이 안 되는데 어디가 문제일까?" 와 같은 문제의 원인을 파악하는 데 도움을 줍니다.
• 프로토콜 동작 학습
  TCP 핸드셰이크 과정, HTTP 요청/응답 메시지 구조 등 이론으로만 배웠던 프로토콜들이 실제로 어떻게 동작하는지 확인할 수 있습니다.
• 보안 분석
  의심스러운 트래픽이나 악성 코드의 활동을 감지하고 분석하는 데 사용될 수 있습니다.
• 성능 분석
  네트워크 지연 시간, 데이터 전송량 등을 측정하여 네트워크 성능을 평가하고 개선점을 찾는 데 활용됩니다.

Wireshark

1. 공식 웹사이트 방문
   www.wireshark.org↗ 에 접속합니다.
2. 다운로드
   자신의 운영체제에 맞는 최신 안정 버전을 다운로드합니다.
3. 설치
   다운로드한 설치 파일을 실행하여 안내에 따라 설치를 진행합니다.
   • 윈도우 사용자 주의
     설치 과정 중에 "Npcap" (또는 이전 버전의 WinPcap)이라는 패킷 캡처 라이브러리를 함께 설치하라는 옵션이 나옵니다.
     반드시 설치해야 와이어샤크가 정상적으로 동작합니다. 보통 기본적으로 선택되어 있습니다.
   • macOS 사용자
     설치 후 처음 실행 시 권한 관련 메시지가 나타날 수 있습니다. 안내에 따라 필요한 권한을 설정해주어야 합니다.
     또한, ChmodBPF를 설치하여 패킷 캡처 권한을 부여해야 합니다. 앱 내부에서 클릭 후 설치할 수 있습니다.


     ChmodBPF 설치

1. 네트워크 인터페이스 선택

   :
   • 와이어샤크를 실행하면 컴퓨터에 설치된 네트워크 인터페이스 목록(예: "Ethernet", "Wi-Fi")이 표시됩니다.
   • 현재 인터넷에 연결되어 있고 트래픽이 발생하는 인터페이스를 선택합니다. 어떤 것을 선택해야 할지 모르겠다면, 각 인터페이스 이름 옆에 표시되는 작은 그래프(트래픽 활동량)를 보고 활발하게 움직이는 것을 고르면 됩니다.
   • 인터페이스를 더블 클릭하거나, 선택 후 상단의 파란색 상어 지느러미 모양의 "캡처 시작(Start capturing packets)" 아이콘을 클릭하면 패킷 캡처가 시작됩니다.
2. 패킷 캡처 시작 및 중지

   :
   • 캡처가 시작되면 실시간으로 수많은 패킷들이 화면에 나타나는 것을 볼 수 있습니다.
   • 원하는 만큼 데이터를 수집한 후, 빨간색 네모 모양의 "캡처 중지(Stop capturing packets)" 아이콘을 클릭하여 캡처를 멈춥니다.
3. 와이어샤크 화면 구성 살펴보기

   :

   캡처된 패킷 목록은 보통 세 부분으로 나뉘어 표시됩니다.
   • 패킷 목록 창 (Packet List Pane)
     캡처된 패킷들이 시간 순서대로 한 줄씩 요약되어 표시됩니다. 각 줄은 하나의 패킷을 나타내며, 패킷 번호, 시간, 출발지/목적지 IP 주소, 프로토콜, 길이, 정보 요약 등을 보여줍니다.
   • 패킷 상세 정보 창 (Packet Details Pane)
     패킷 목록 창에서 특정 패킷을 선택하면, 해당 패킷의 계층별 프로토콜 정보(예: 이더넷 헤더, IP 헤더, TCP 헤더, HTTP 데이터 등)가 트리 형태로 자세하게 표시됩니다. 각 프로토콜의 필드를 확장하여 상세 값을 확인할 수 있습니다.
   • 패킷 바이트 창 (Packet Bytes Pane)
     선택한 패킷의 실제 데이터(16진수와 ASCII 문자)를 보여줍니다. 패킷 상세 정보 창에서 특정 필드를 선택하면 해당 부분이 바이트 창에서 하이라이트되어 실제 데이터와 매핑해볼 수 있습니다.


   와이어샤크 화면
4. 필터 사용하기

   :
   • 캡처된 패킷이 너무 많으면 원하는 정보를 찾기 어렵습니다. 이때
     디스플레이 필터(Display Filter)
     를 사용하면 특정 조건에 맞는 패킷만 골라서 볼 수 있습니다.
   • 화면 상단의 필터 입력창에 조건을 입력하고 엔터를 치면 됩니다.
   • 자주 사용되는 필터 예시
     :
     • ip.addr == 192.168.0.1: 출발지 또는 목적지 IP 주소가 192.168.0.1인 패킷
     • tcp.port == 80: 출발지 또는 목적지 TCP 포트 번호가 80인 패킷 (주로 HTTP)
     • tcp.port == 443: 출발지 또는 목적지 TCP 포트 번호가 443인 패킷 (주로 HTTPS)
     • http: HTTP 프로토콜을 사용하는 패킷
     • dns: DNS 프로토콜을 사용하는 패킷
     • !(arp): ARP 프로토콜을 제외한 모든 패킷 (느낌표는 'not'을 의미)
     • tcp.flags.syn == 1 && tcp.flags.ack == 1: TCP SYN-ACK 패킷 (3-way handshake의 일부)

1. 준비
   와이어샤크를 실행 후 네트워크 인터페이스를 선택합니다.
   • 만약 여러 개의 네트워크 인터페이스가 있다면, 현재 인터넷에 연결된 인터페이스를 선택합니다.


   필자는 와이파이로 연결되어있으니 와이파이 선택
   분석하고 싶은 간단한 HTTP 웹사이트 주소를 준비합니다.

   HTTPS는 암호화되어 있어 내용 분석이 어려우므로, 여기서는 HTTP 사이트를 예로 듭니다. 테스트용 HTTP 사이트가 없다면, 일부러 보안이 약한 오래된 사이트를 찾거나, 직접 간단한 로컬 웹 서버를 띄우고 접속해볼 수 있습니다. 하지만 공용 HTTP 사이트는 점점 줄어들고 있습니다.

   • 만약 적절한 HTTP 사이트를 찾기 어렵다면, http://example.com (이 도메인은 예시용으로 예약되어 있음) 또는 http://info.cern.ch (최초의 웹사이트) 같은 곳을 시도해 볼 수 있습니다.
2. 와이어샤크 캡처 시작
   사용할 네트워크 인터페이스를 선택하고 패킷 캡처를 시작합니다.
   상단의 파란색 상어 지느러미 모양의 아이콘을 클릭하거나, Capture > Start 메뉴를 선택합니다.

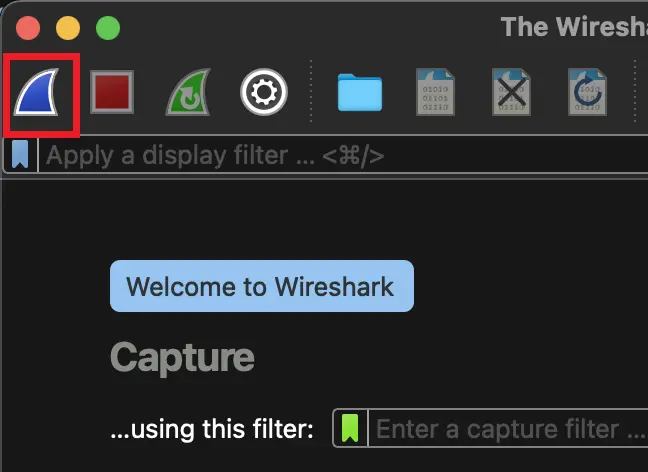

캡쳐 시작 버튼

1. 웹 브라우저에서 HTTP 사이트 접속
   웹 브라우저를 열고 준비한 HTTP 웹사이트 주소로 접속합니다. 페이지가 완전히 로드될 때까지 잠시 기다립니다.
2. 와이어샤크 캡처 중지
   웹사이트 로드가 완료되면 와이어샤크로 돌아와 캡처를 중지합니다.
   상단의 빨간색 네모 모양 아이콘을 클릭하거나, Capture > Stop 메뉴를 선택합니다.

캡쳐 과정

1. HTTP 패킷 필터링
   필터 입력창에 http 라고 입력하고 엔터를 쳐서 HTTP 관련 패킷만 표시합니다.

HTTP 패킷 필터링

1. 패킷 분석
   :
   • HTTP GET 요청 찾기
     패킷 목록에서 클라이언트(자신의 IP 주소)가 서버(웹사이트 서버 IP 주소)로 보낸 GET / HTTP/1.1 (또는 유사한) 요청 메시지를 찾아 선택합니다.
   • 요청 상세 정보 확인
     패킷 상세 정보 창에서 "Hypertext Transfer Protocol" 부분을 확장하여 요청 라인(Request Line), 헤더(Headers) 정보를 확인합니다. (예: Host, User-Agent 등)
   • HTTP 응답 찾기
     서버가 클라이언트로 보낸 HTTP/1.1 200 OK (또는 유사한) 응답 메시지를 찾아 선택합니다.
   • 응답 상세 정보 확인
     패킷 상세 정보 창에서 상태 라인(Status Line), 헤더(Headers), 그리고 응답 본문(HTML 코드 등)이 있다면 그 내용도 확인해 봅니다. (실제 HTML 코드는 "Line-based text data" 등으로 표시될 수 있습니다.)
   • (선택 사항) TCP 핸드셰이크 확인
     HTTP 필터를 지우고, HTTP 요청 직전에 일어난 TCP 3-Way Handshake 과정 (SYN, SYN-ACK, ACK 패킷)을 찾아봅니다. 필터 예시: tcp.port == 80 && (tcp.flags.syn == 1 || tcp.flags.ack == 1)


     TCP 핸드셰이크

• 캡처 파일 저장 및 열기
  캡처한 패킷 데이터는 파일로 저장(File > Save As)했다가 나중에 다시 열어서 분석(File > Open)할 수 있습니다.
• 통계 기능 활용
  와이어샤크는 다양한 통계 기능(Statistics 메뉴)을 제공합니다.
  예를 들어, 프로토콜 계층별 분포, 대화(Conversation) 목록, 엔드포인트(Endpoint) 목록 등을 통해 트래픽의 전반적인 특성을 파악할 수 있습니다.
• 색상 규칙
  와이어샤크는 프로토콜이나 특정 조건에 따라 패킷 목록에 색상을 입혀서 보여줍니다. 이를 통해 중요한 패킷을 쉽게 구분할 수 있습니다. (View > Coloring Rules)
• 마우스 오른쪽 클릭 메뉴 활용
  패킷 목록이나 상세 정보 창에서 마우스 오른쪽 버튼을 클릭하면 다양한 분석 옵션(예: "Follow > TCP Stream")을 사용할 수 있습니다. "Follow TCP Stream"은 특정 TCP 연결의 전체 데이터 흐름을 재구성해서 보여주어 편리합니다.

다음 시간에는 네트워크 성능을 최적화하기 위한 방법들과 병목 현상 해결 방안에 대해 알아보겠습니다.
